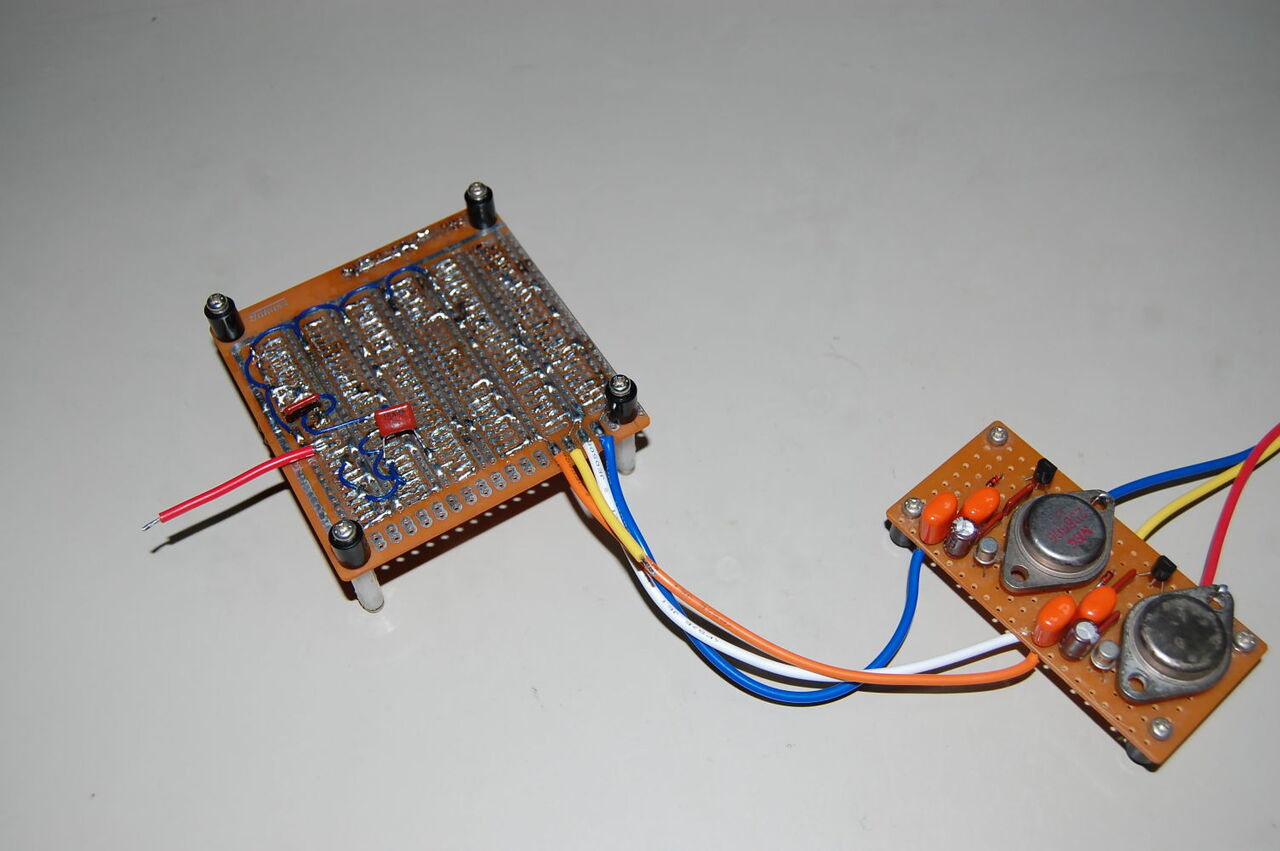

電源周りのみジャンパー配線して分周周波数の確認を行いました。

本格的に裏側のジャンパー配線を行う前に、DP-5000用制御アンプ製作時と同様、正しく分周されているか確認しました。設定を33回転に固定して確認すると、オシロ直読で「555.537Hz」と表示されましたので、取りあえず一安心です。

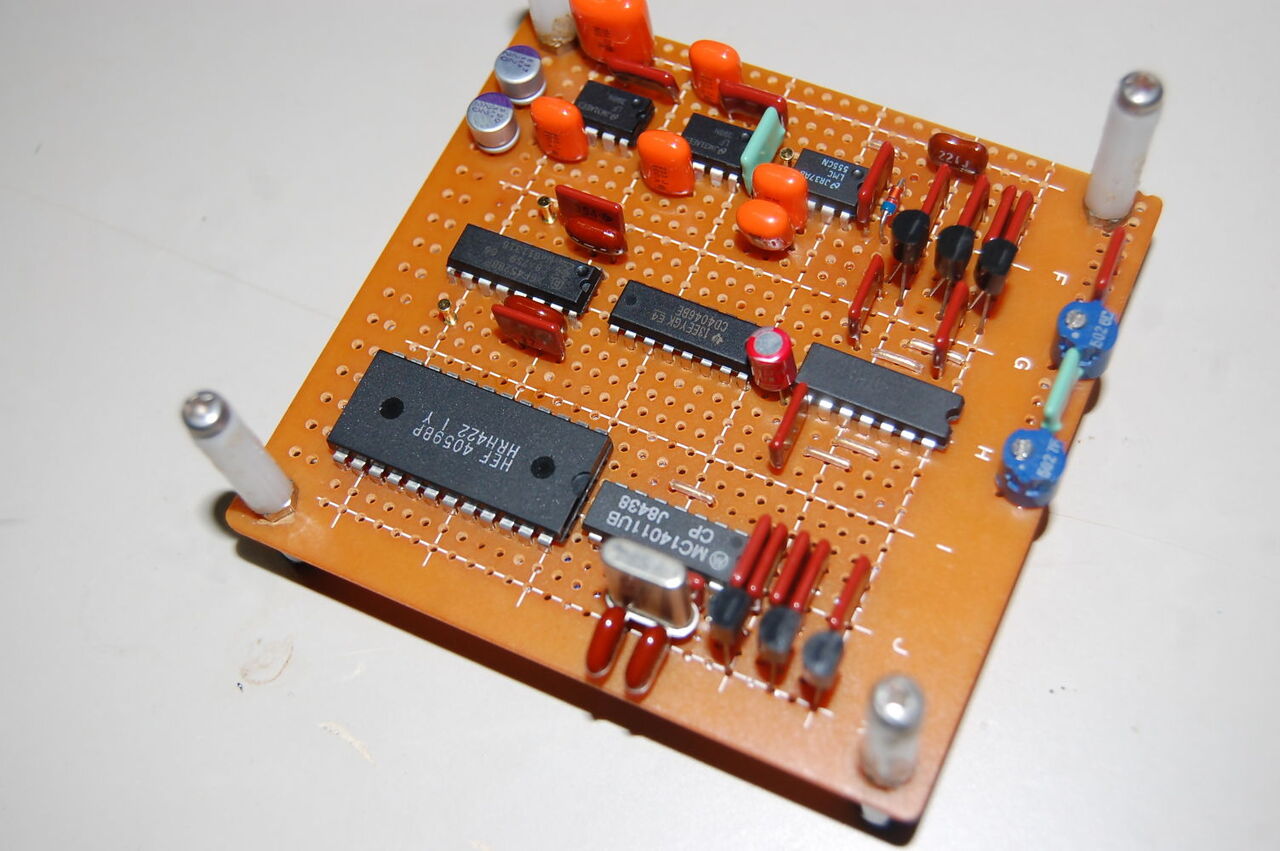

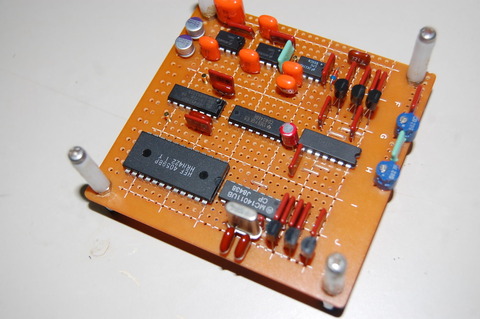

2枚目写真のとおり、今回の基板では短い間隔でのジャンパー線接続の確実性を上げるため、製作記事では使われていない表ジャンパー線を一部について使用しました。
