ちょっと、ピンチ！です。音が出ません（泣）

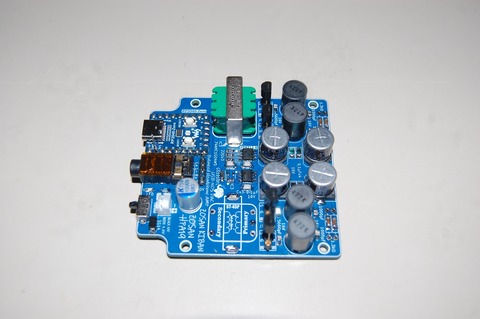

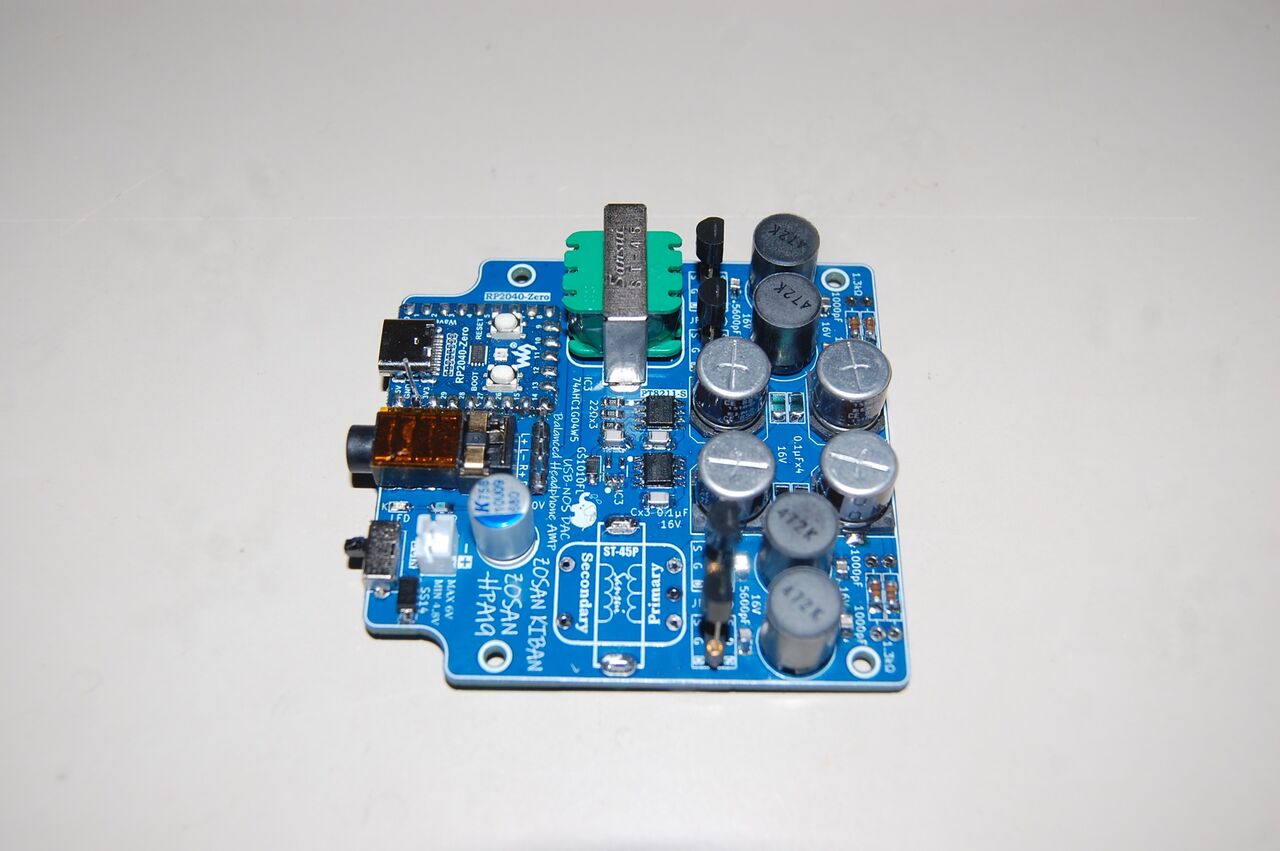

写真は、ハンダ付けに手間取った為痛んだ可能性のあるインバータICを交換するため、片側のトランスを何とか外した状態です。

今回も手間取ったのですが何とか終え、テストしますがやはり音は出てきません。ここで、例のなんちゃってロジックアナライザーの登場です。

DACの入力ピン、1番、2番、3番ピンを確認したところ、1,2番では信号確認できますが3番には信号（DATA）が見えません。3本とも22Ωの抵抗を介しているのですが、その両端で確認したところ3番へ向かう抵抗分だけ、入力側は信号有り、出力側は信号無しということが分かりました。

と云うことなので、たぶんチップ抵抗のハンダ付けミスではないかと思います。ちょっと交換し難い場所ではありますが、頑張って交換してみます。今回の基板は、製作資料に回路図が付属していますが、やはり回路図が有るのと無いのでは全然違いますね。特にこういうトラブルになった場合は。

まあ、チップLEDも裏表間違えて取り付けていたのを何とか交換したので（本当に奇跡的です）、何とかなるでしょう。

取りあえず、現状のお粗末な中間報告でした(^^;
