イコライザー基板の調整に入りました。その前に、まずはSAOC用の+12V,-4.8V電源の電圧確認を行いました。



-側は4.94Vとほぼ予想の範囲内でしたが、+側が9.37Vと余りにも低いのでおかしいなと思って電圧調整用の抵抗をよく見たら、-側と同じ47kΩを使用していました(^^;

回路図でいけば22kΩですが手持ちに無いため、高く出ることは承知の上で手持ちにあった20kΩを使ってみたところ、12.90Vとなったのでまあ許容範囲内でしょうか。

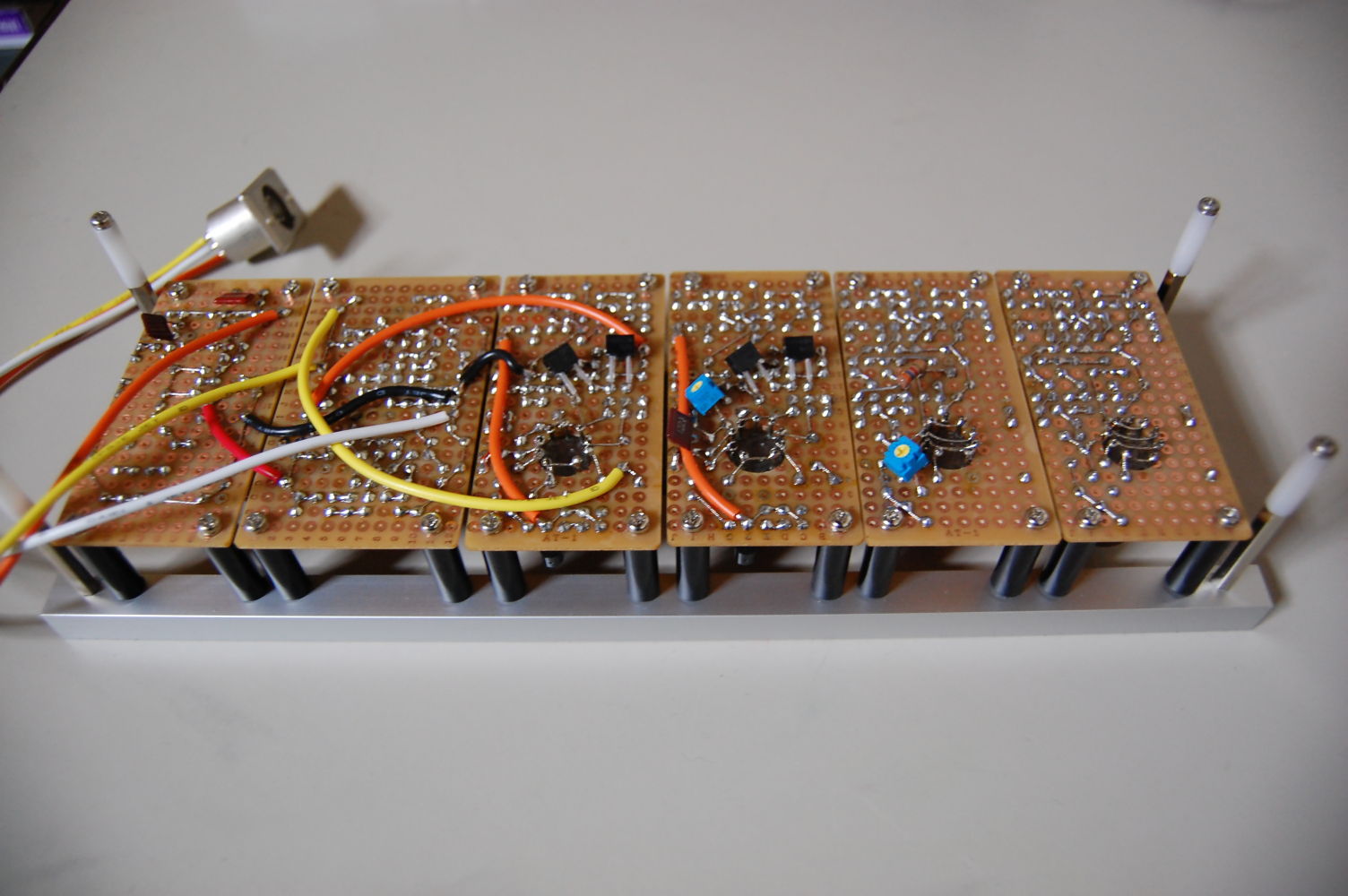

カソード抵抗(Rk)の調整を行っています。写真では、1ch分が終わったところです。調整してもなかなか0Vになってくれず、最終的には、1KΩと65Ω(64.9)のシリーズ接続での調整となりました。別のchでは、1.2KΩと47Ωの組み合わせとなりましたので、真空管ごとのバラツキが大きいようです。
