またまた、長い間ブログ更新を怠っておりましたm(_ _)m

さて、ぼちぼち標題について取り組もうと思いますが、まずは既にパターン配線は終わっている「モータードライブアンプ」の調整を行いました。

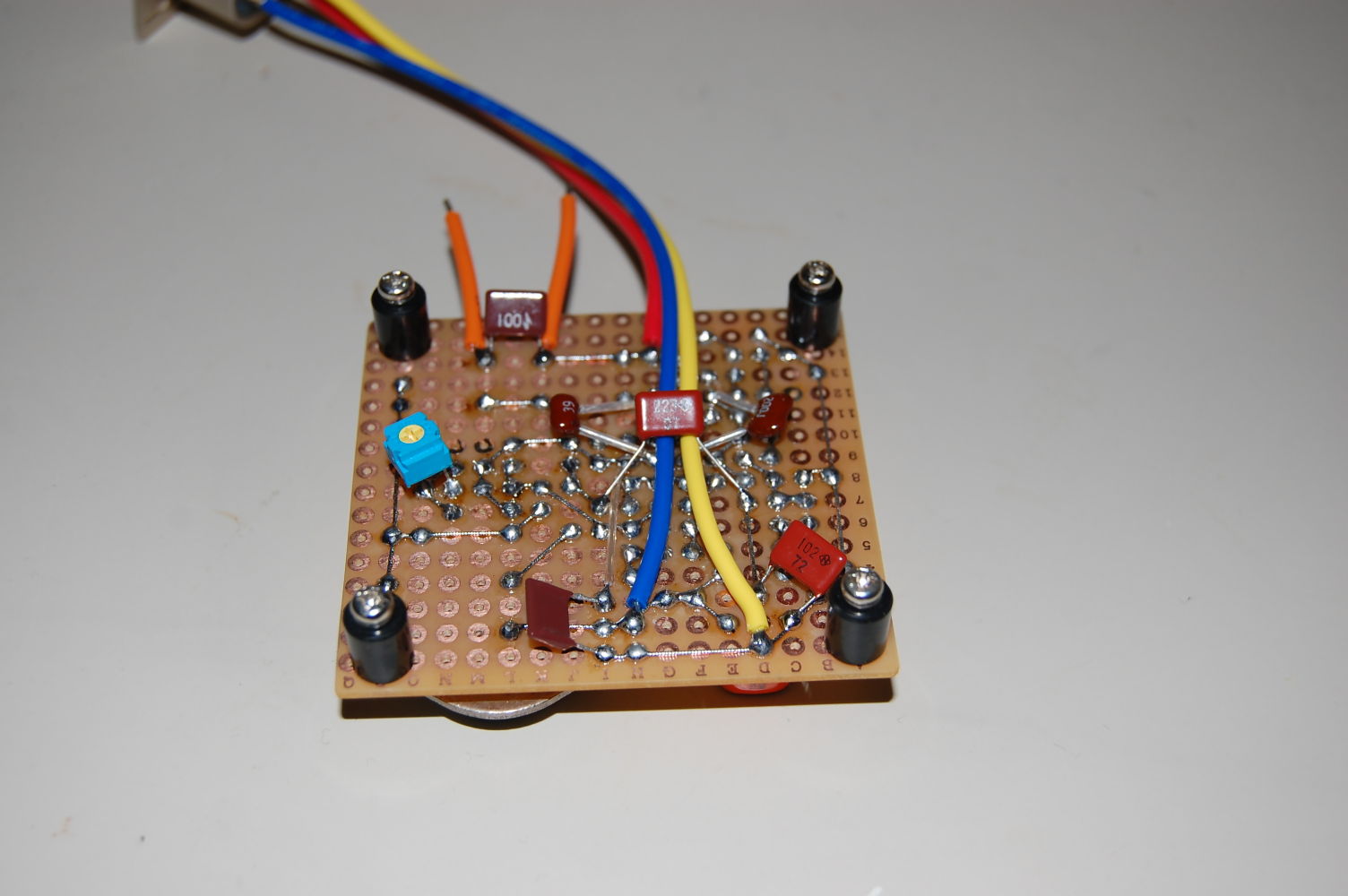

ご覧のように、基板裏には調整用の抵抗等を取り付けていますので、かなりゴチャゴチャとした感じになっています。単行本では、終段のIO電流の調整範囲は7～10mAとなっていますので、約8mAに調整しました。特に問題もなくスムースに調整できましたので、配線も間違えてはいないようです。（実は、単行本の回路とは微妙に異なります）

なお、電源はリチウムイオン・バッテリーを使う予定です。
