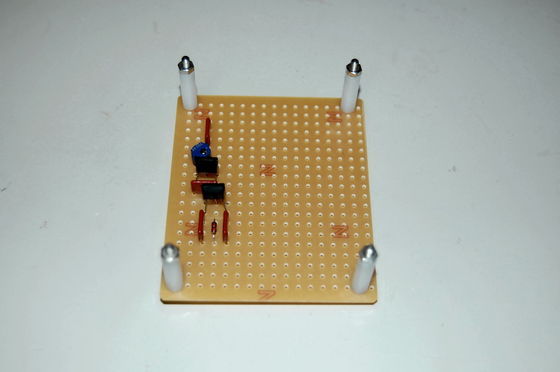

kontonさん方式電入力型パワーアンプですが、部品の実装を始めました。

当然、雑誌記事のように部品配置図及びパターン配線図は有りませんので、提示されている回路図と基板写真を参考に製作していことになります。よって、裏パターンを意識しながらの部品配置となりますので、これまた少しづつの作業となります。

やはり、LA4さんのように、回路図エディターなど駆使してパターン図を事前に作成しておくスキルが必要ですね。まあ、これはこれで頭の体操には充分な効果はあるとは思うのですが(^^;
