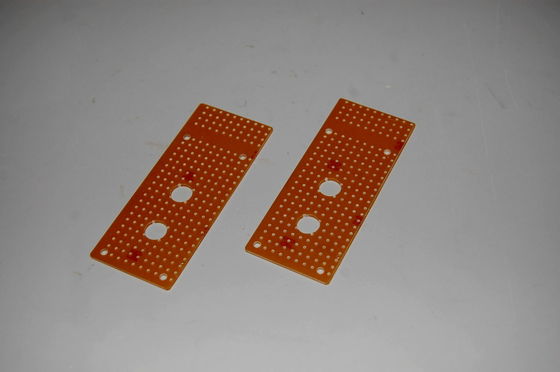

No.244イコライザー部の基板カットと穴空けを行いました。
部品の到着が遅れているので、実際の部品実装はもう少し先になりそうです。なお、今回もパターン図に誤植があります。（図30）SAOC部の-4.8V表記は不要です。この部分は大幅に変更になり、-電源は不要となりました。
恐らく前作（No.236）のパターン図をコピペしたのでしょう。今回は、致命的なエラーではなく無視すれば良いだけですが、校正はちゃんとやって欲しいものです。
[追記]

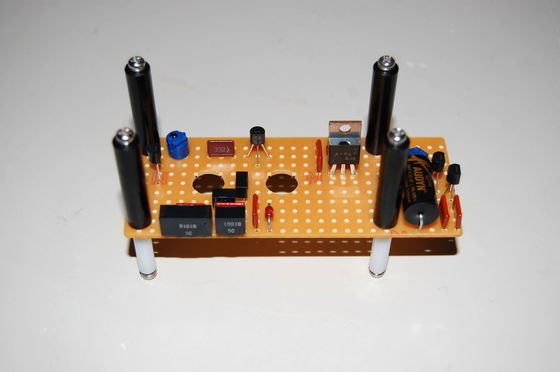

そうこう云っている内に届きましたので、片ch分の真空管を除く部品実装を行いました。
