イコライザー部の調整に向けて、配線を始めています。

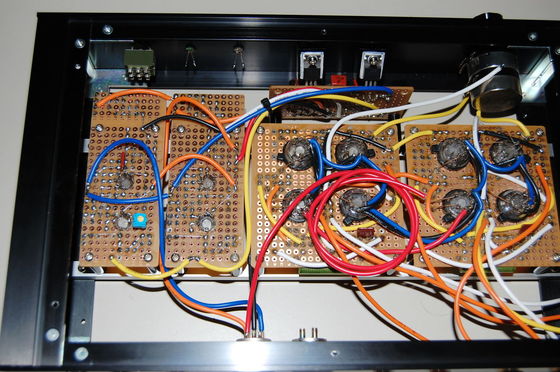

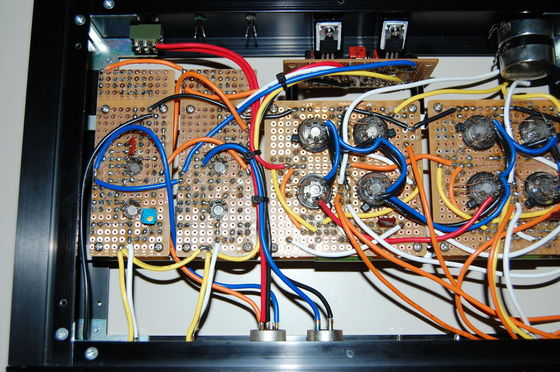

やはり、オリジナルと基板配置が異なるので、実際の配線も変更して配線しています。これは、SAOC用電源基板が縦向きに取り付けたことも影響しています。

+-120V電源は、まずは調整を優先するため、電源SWを経由せずに直接基板へ繋げるように仮配線を行っています。

[2016/04/22 追記]

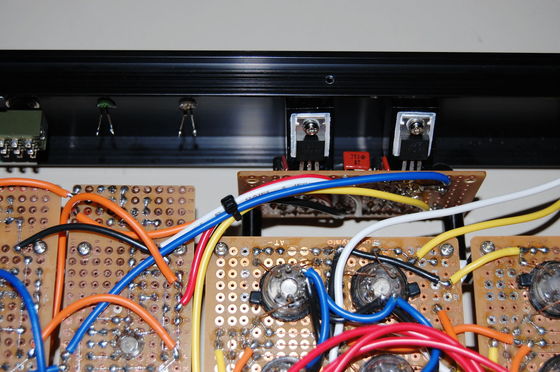

3枚目写真は、1枚目より少し配線が進んだ状態のものです。ちなみに、ヒーター電源もダイレクトに基板に繋げていますが、これが本番配線です。記事では電源SWを経由するようになっていますが、当方の場合は電源部の電源SWのON時点で供給するように変更しいています。
