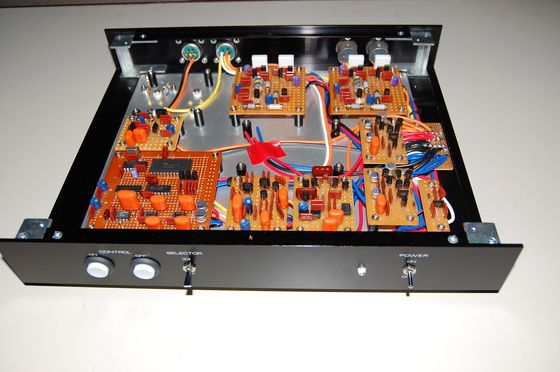

制御基板の右隣の「加算アンプ（AA）」、更に右隣の「位置信号発振器」の配線を行いました。

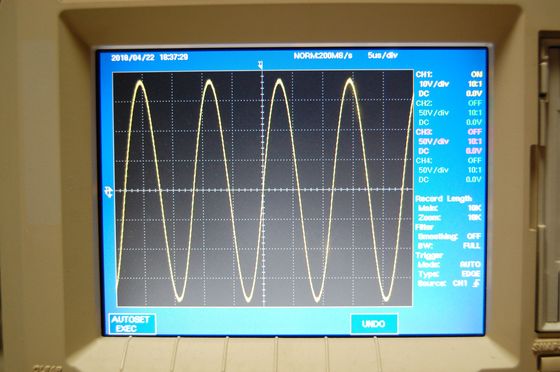

位置信号発振器については、以前にも何度か確認テストを行ってきてはいますが、今回も2枚目写真のとおり、最大振幅に調整しています。

さて、残るは、ゲインコントロールアンプ（GC）と3台目のモータードライブアンプ（MD）の配線となりますが、ここがまさに正念場というか、ちょっと慎重にならざるを得ません。
