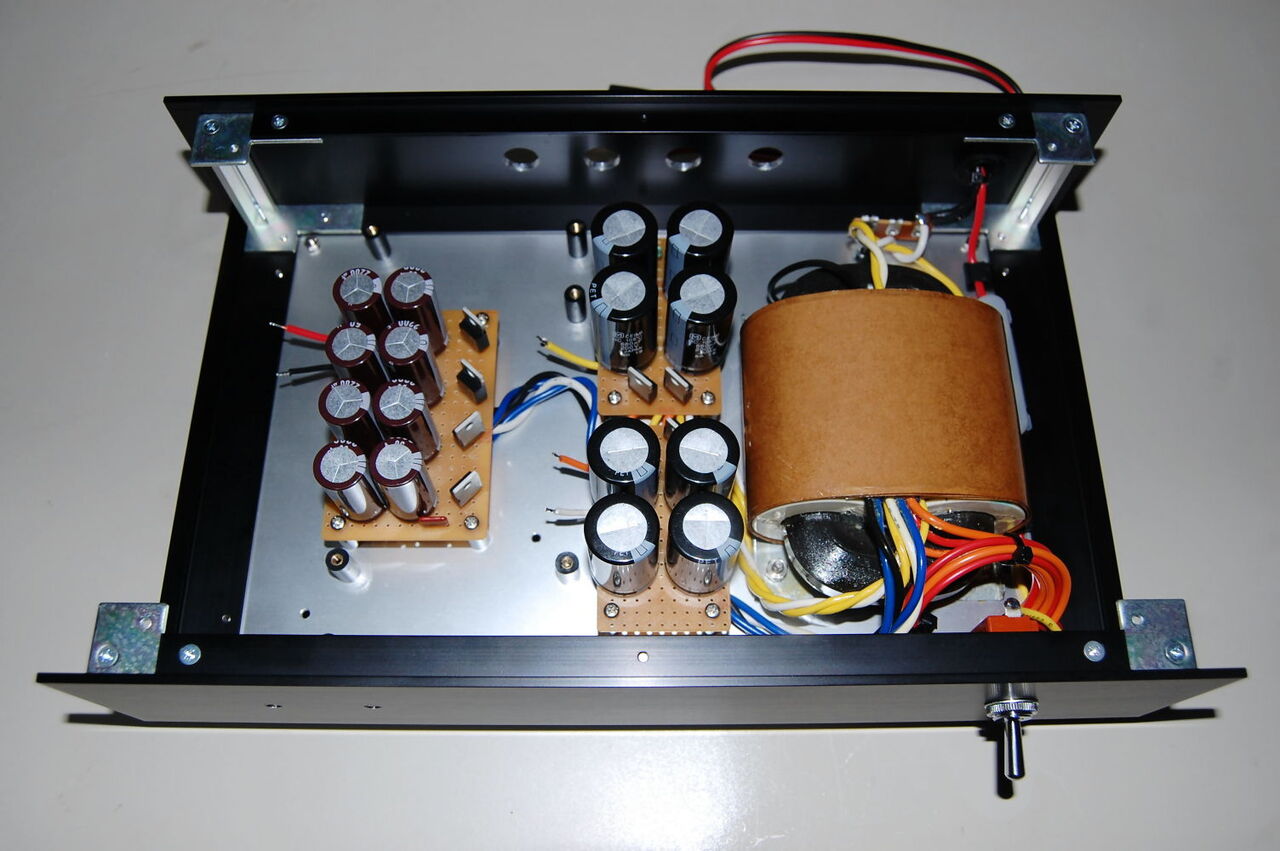

ケースのパネルの穴開け加工を行い、B電圧、ヒーターの各整流回路の確認を行いました。


B電圧は特に問題なく電圧が出ているようですが、ヒーター用の整流出力がやけに低い電圧（約18V）しか出てきません。

予定では12.6V端子と6.3V端子を繋げて、整流後に約28V強の電圧を得ることにしていましたが、何か変ですね。ということで、よくよく各端子電圧を調べてみると、結局、このトランスに付属してきた仕様書に記述ミスがありました。正しい端子を繋ぐと予定どおりの電圧が取り出せました。

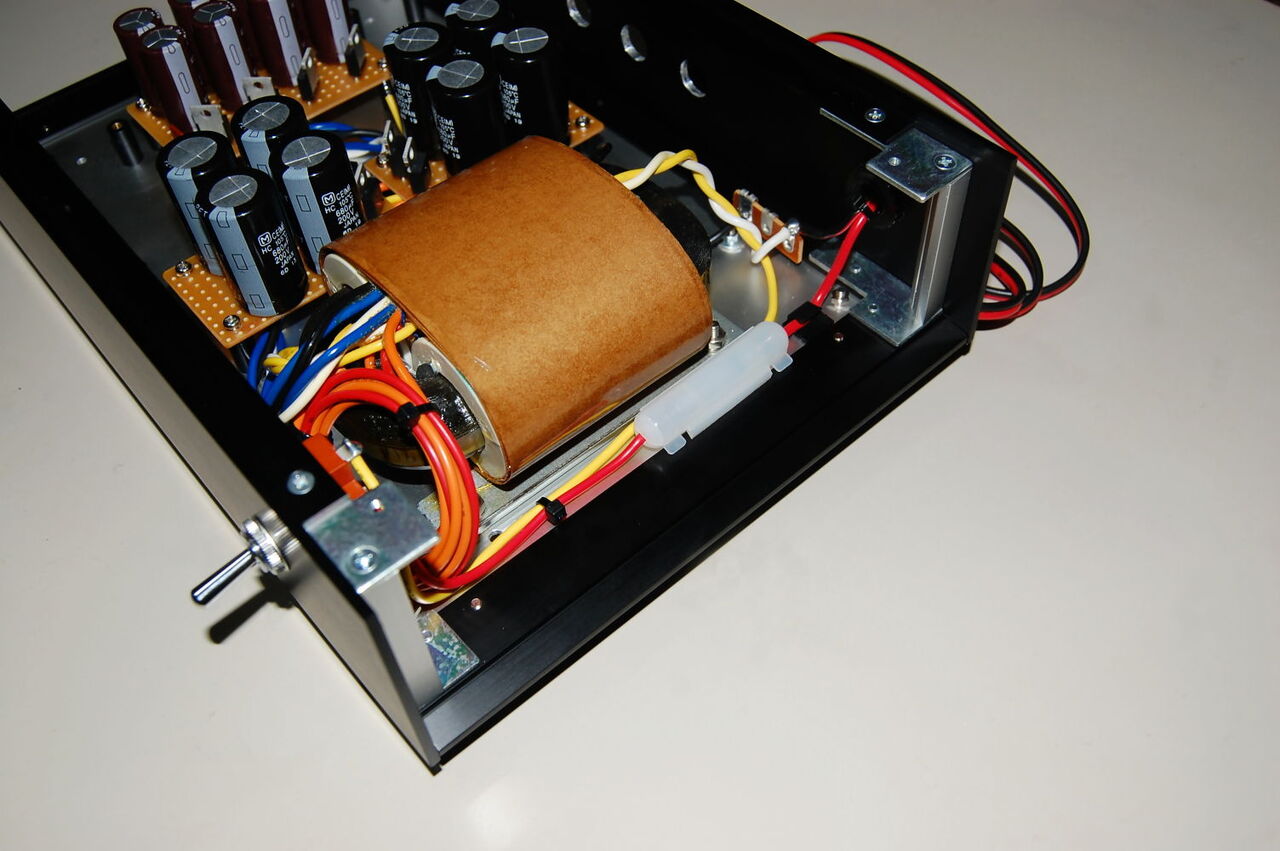

ご覧のように、ヒューズは取り付けました。やはり、他人様が使うものと考えると必須ですね。

次は、+-120V定電圧基板を繋げての調整となります。
