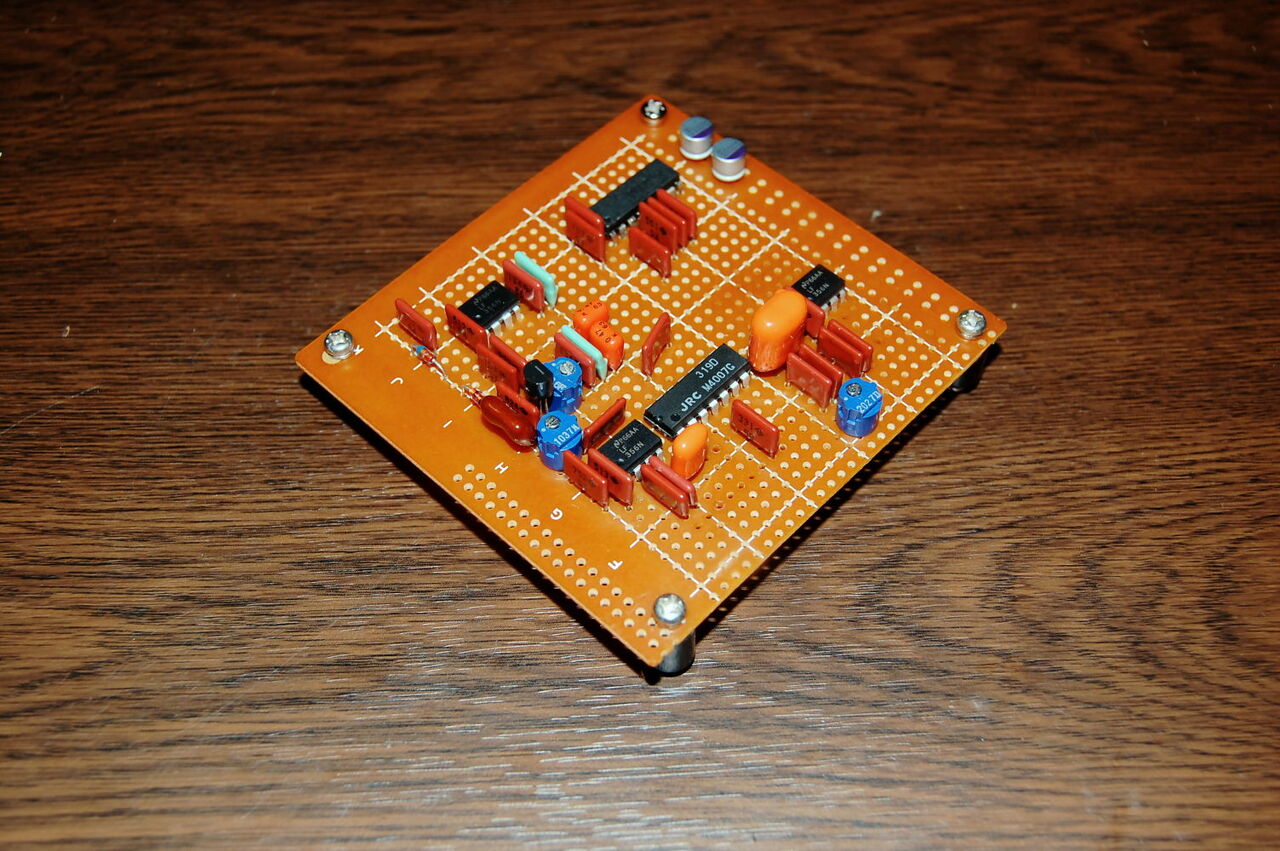

基板の残り半分を仕上げました。

回路的には、FGアンプ、ボルテージ・コンパレータ、加算アンプとなります。一部の抵抗がロジックICを跨ぐようになっていたので、これは流石に基板裏側へ移動させました。

加算アンプ部分に誤植があります。言葉では説明し難いのですが、回路と照らし合わせてみれば簡単に分かります。それと、追加でパターンの一部のカットが必要です。

現在はとても暇になっていまして(^^;、時間は充分に取れるのですが、まあこれについては急ぐ必要もないしぼちぼち製作してゆくつもりです。
